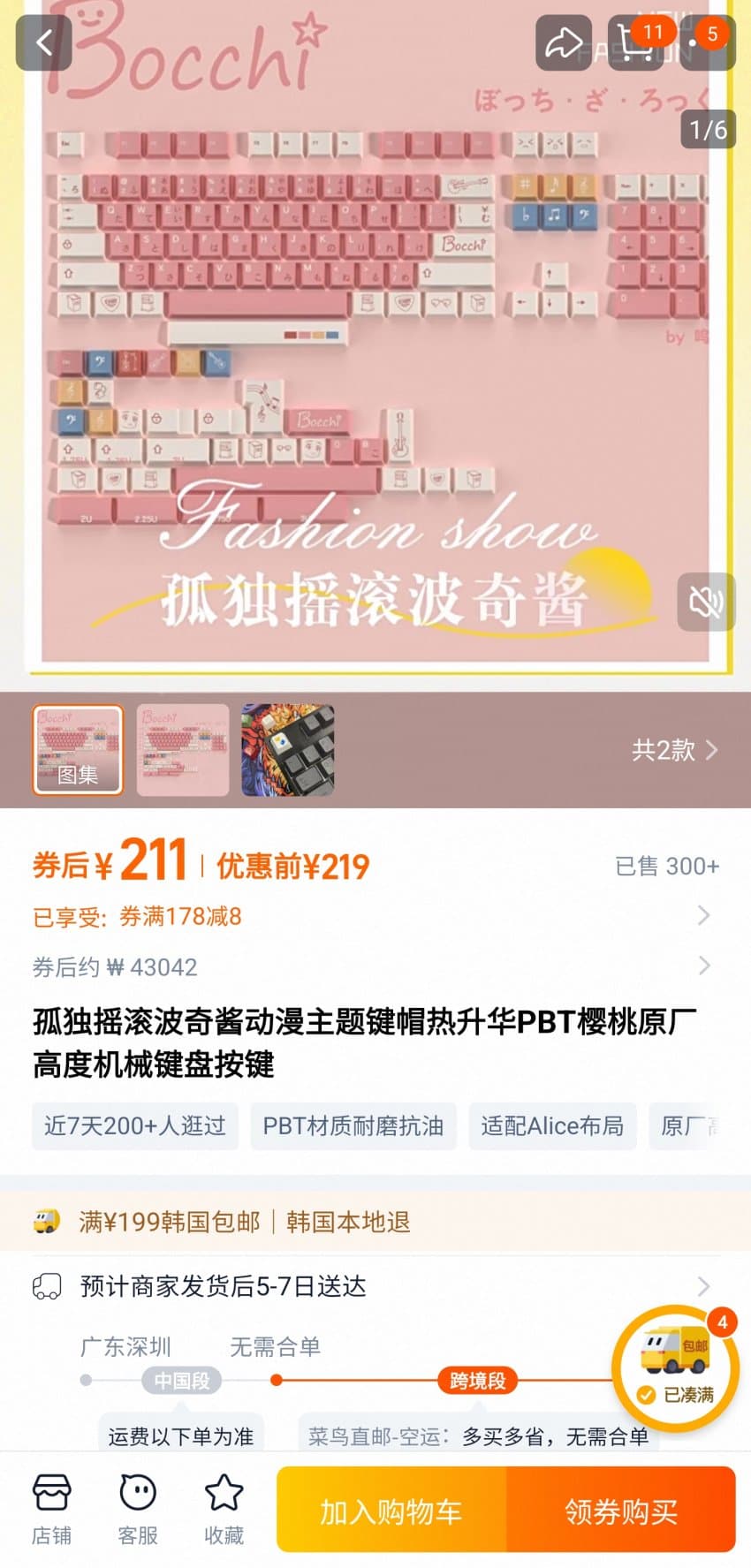

타오바오에서 아이쇼핑을 하며 이런걸 발견함

너무 귀여워서 보자마자 봇치 키보드 만들생각으로 머리가 가득찼음

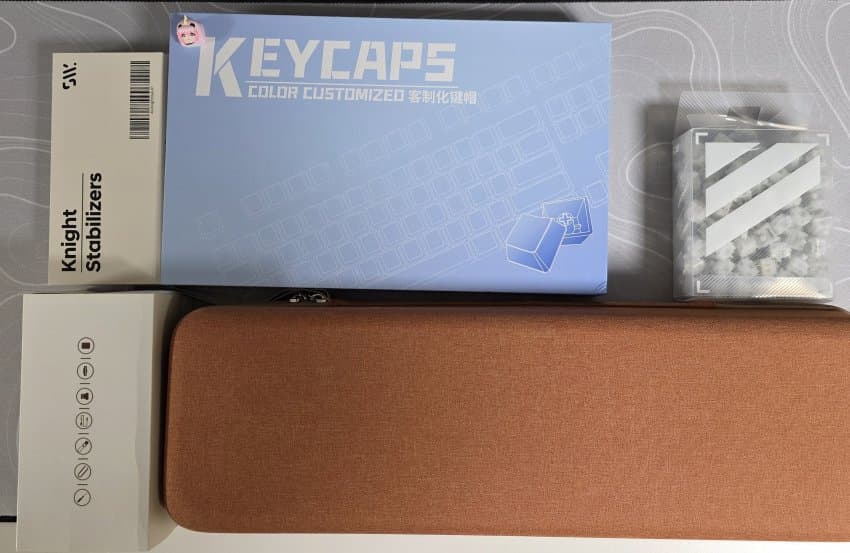

그렇게 구매한것들

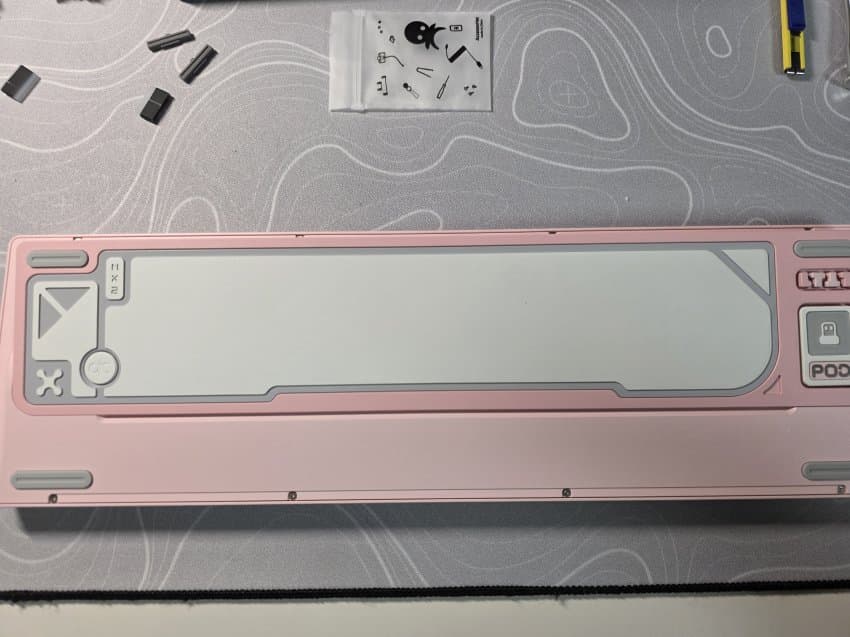

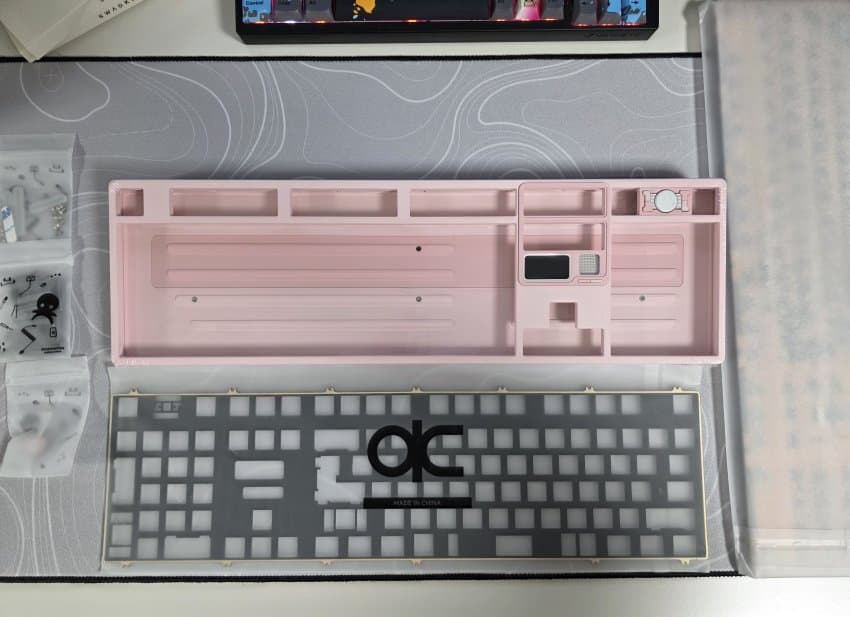

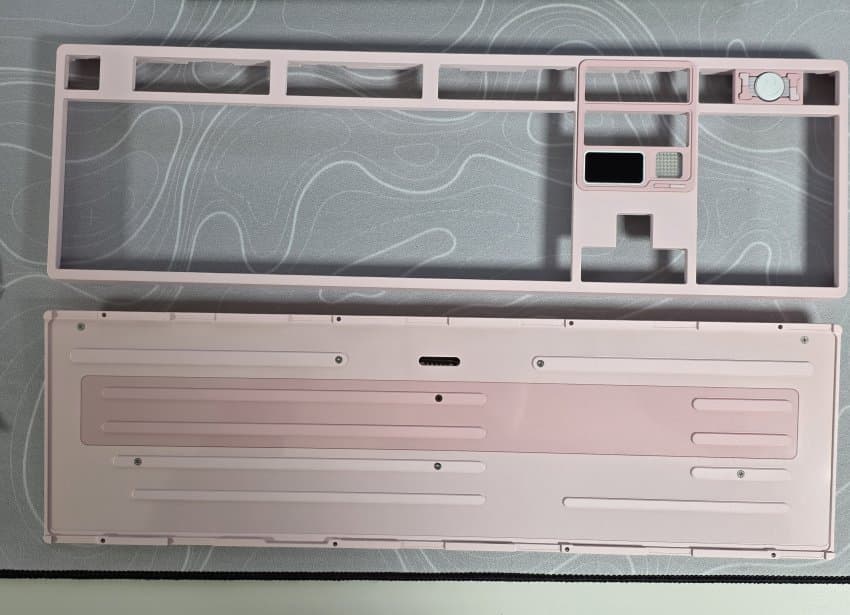

주인공 QK101 핑크 하우징 나사풀고 상하단 분리해줌

사용 보강판은 FR4

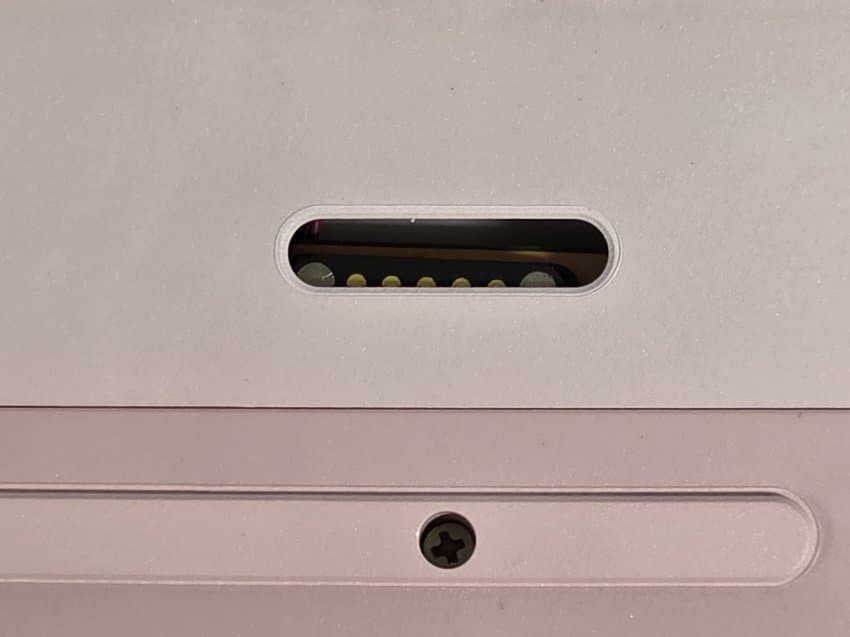

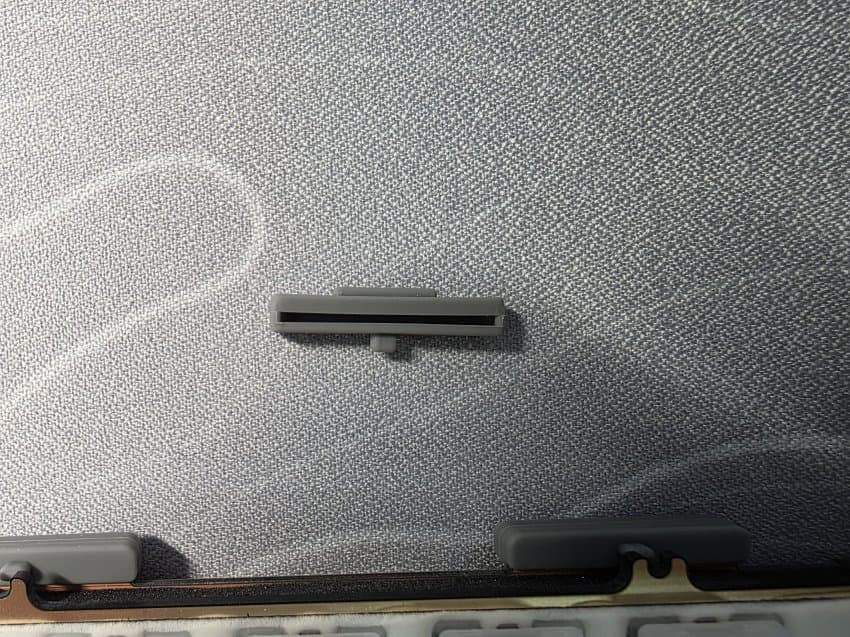

QK101은 이거랑 기판이 자석으로 붙는데 함몰유두마냥 들어가버린 상태로 배송됨;; 하단 분리해서 꺼내줌

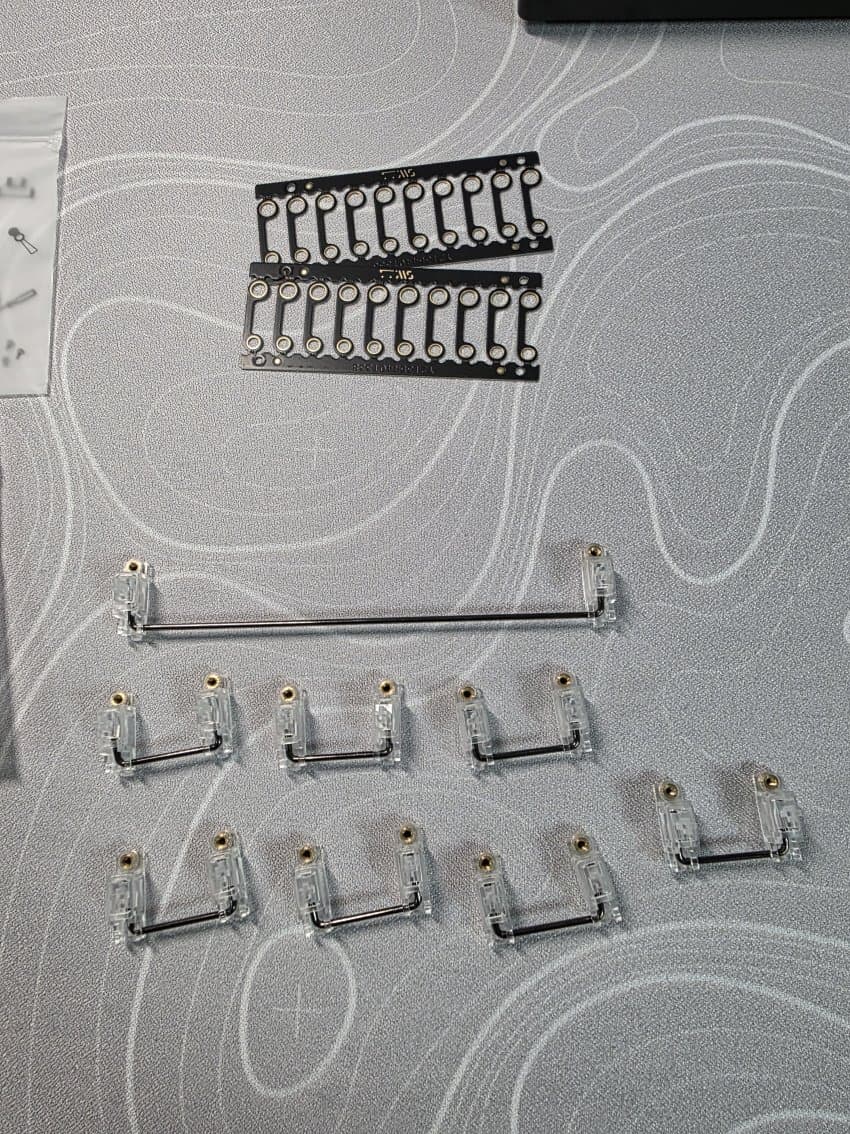

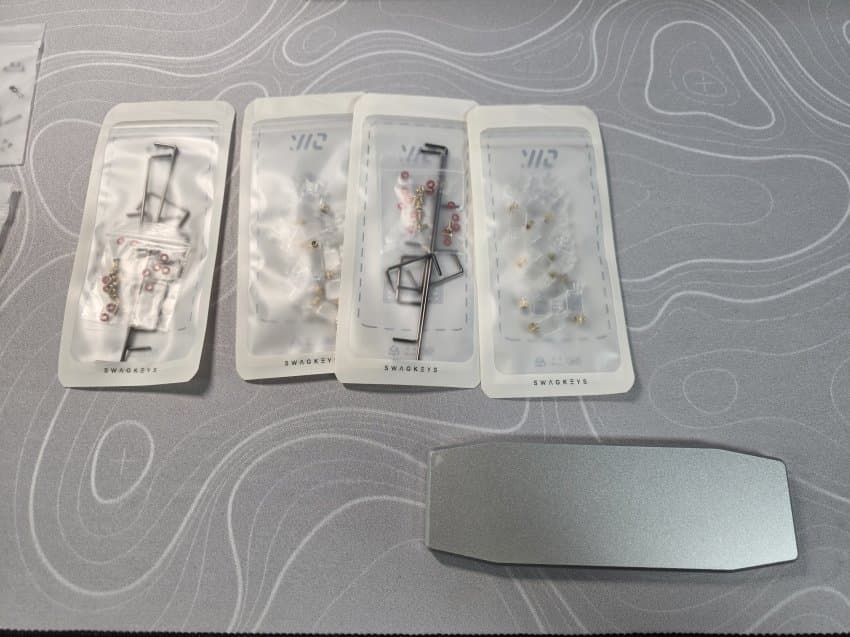

제일 귀찮은 스테빌 작업, 사용한 스테빌은 나이트스테빌 V4 대충 수평만 조금 맞춰주고, 윤활 ㄱㄱ (크라이톡스 205g0)

제일 귀찮은 스테빌 작업, 사용한 스테빌은 나이트스테빌 V4

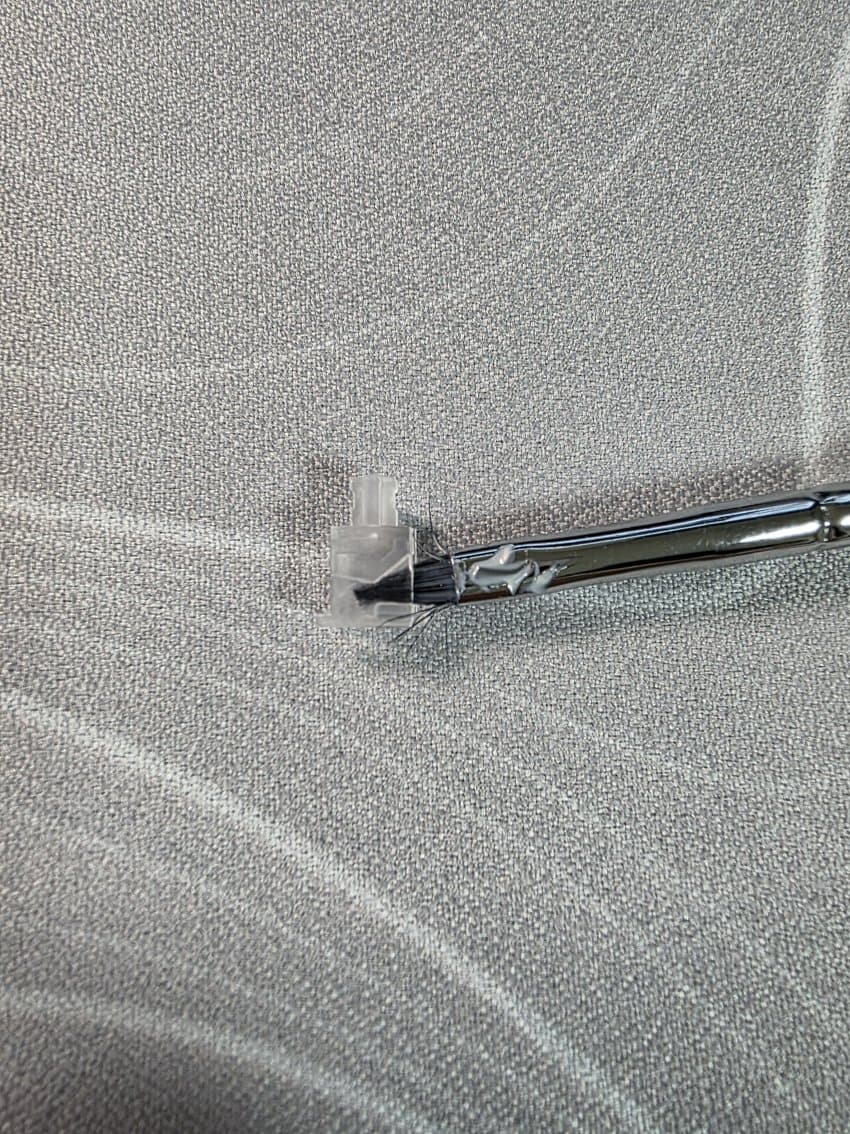

대충 수평만 조금 맞춰주고, 윤활 ㄱㄱ (크라이톡스 205g0)

QK101은 풀배열이기때문에 존나 많은 스테빌이 필요하다 ㅈ같은 스테빌라이저

QK101은 풀배열이기때문에 존나 많은 스테빌이 필요하다

ㅈ같은 스테빌라이저

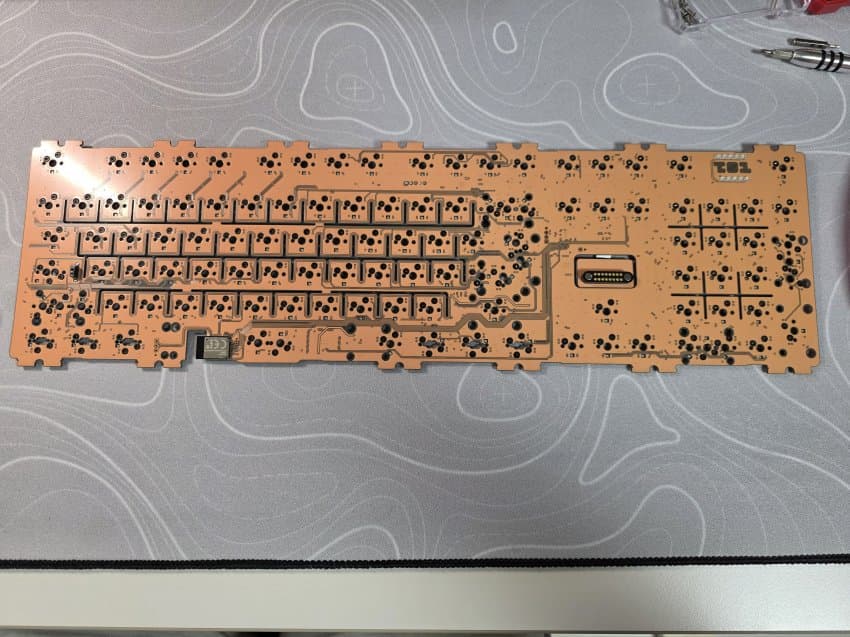

사용 기판은 1.2mm 플렉스컷 기판

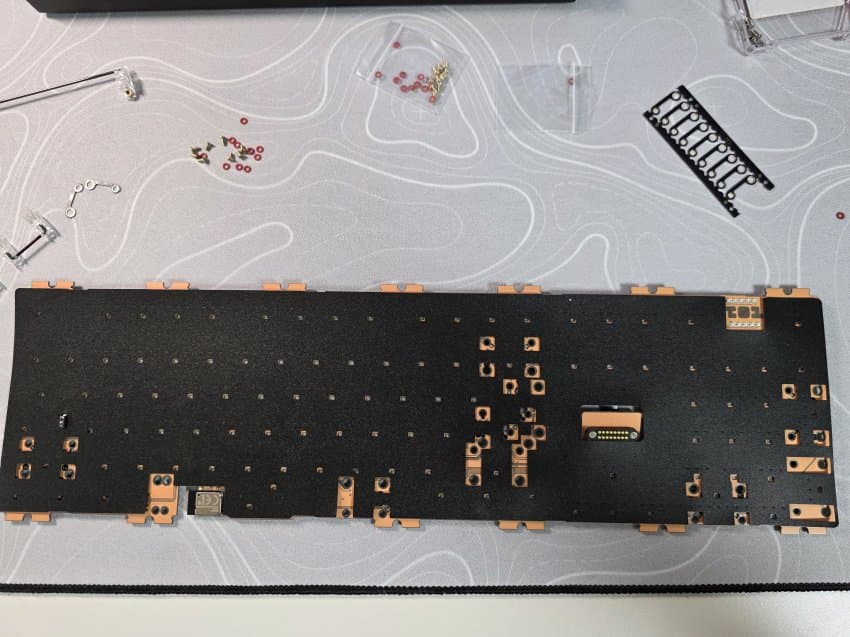

PET 필름과 PE폼을 먼저 깔아주는데

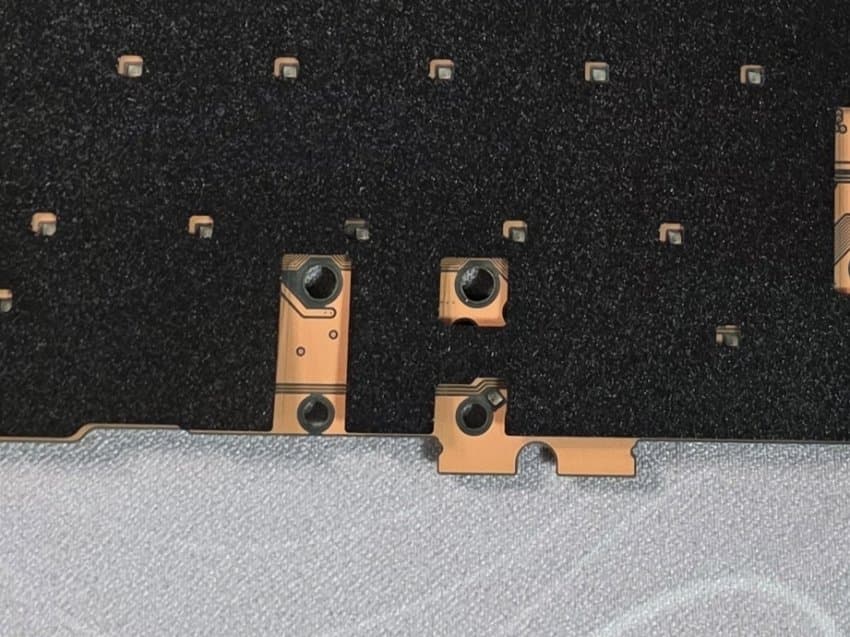

그…스테빌 자리는 왜 막혀있습니까? 바로 가위로 재단

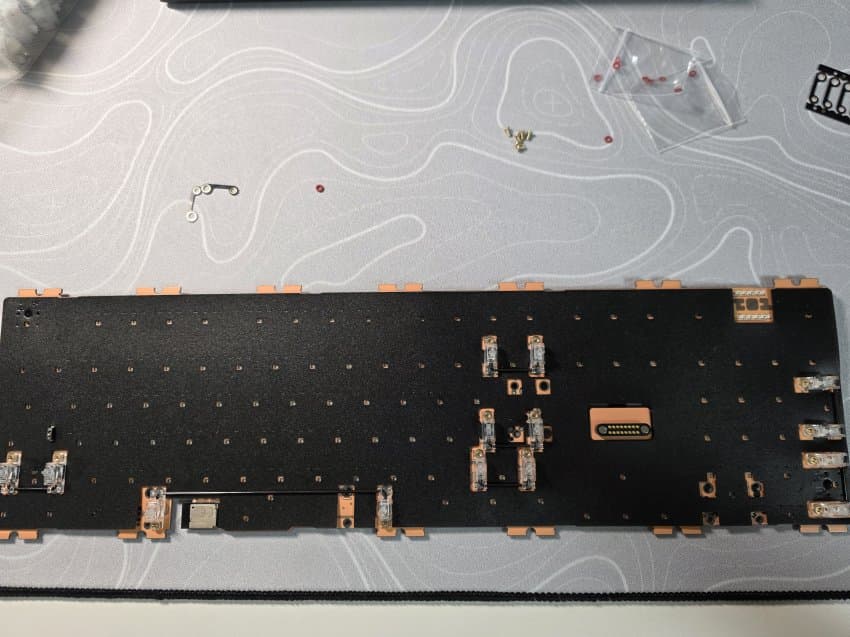

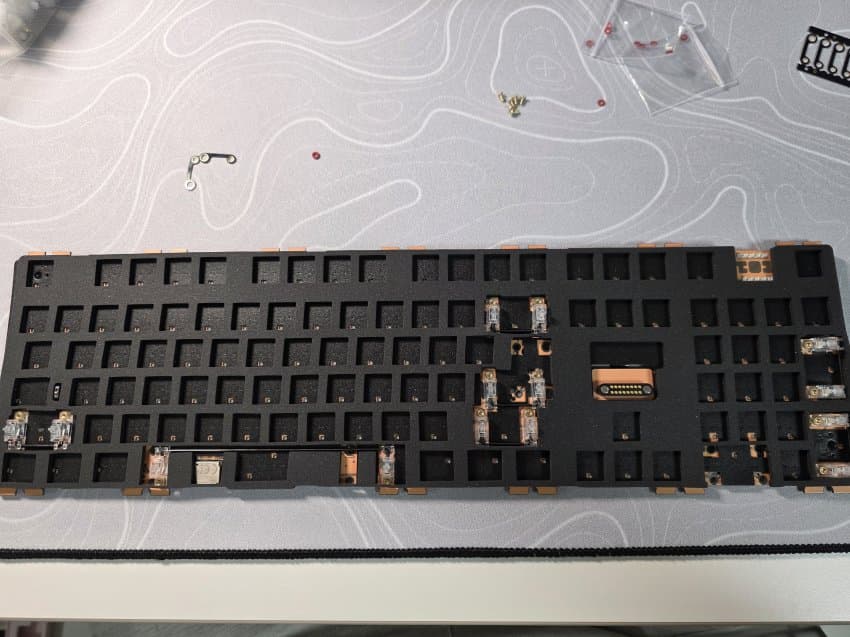

스테빌 장착

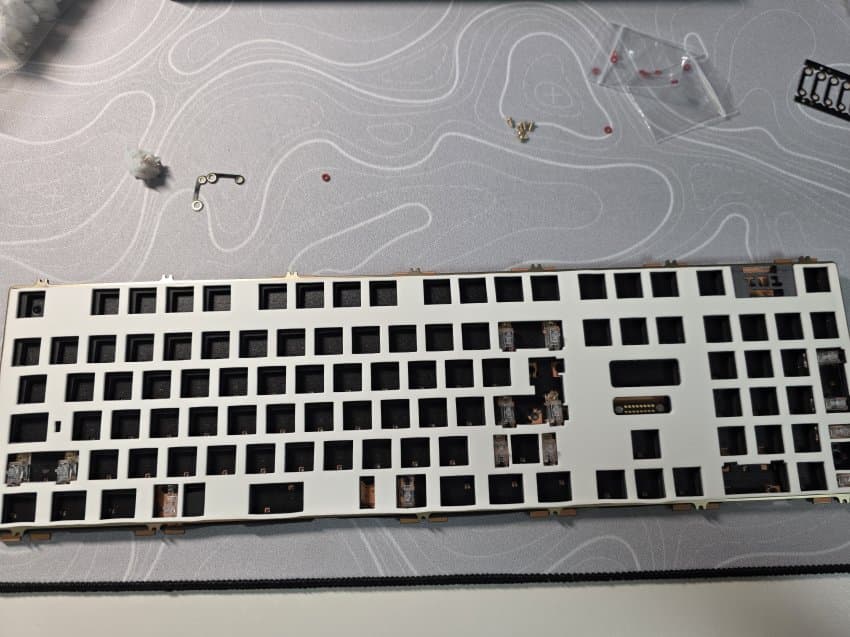

기보강 흡음재를 올려주고

보강판은 쿠션 부분이 위로 올라오게 장착후 스위치를 다 껴주셈 나는 국밥 스위치 HMX RAW 사용함

보강판은 쿠션 부분이 위로 올라오게 장착후 스위치를 다 껴주셈

나는 국밥 스위치 HMX RAW 사용함

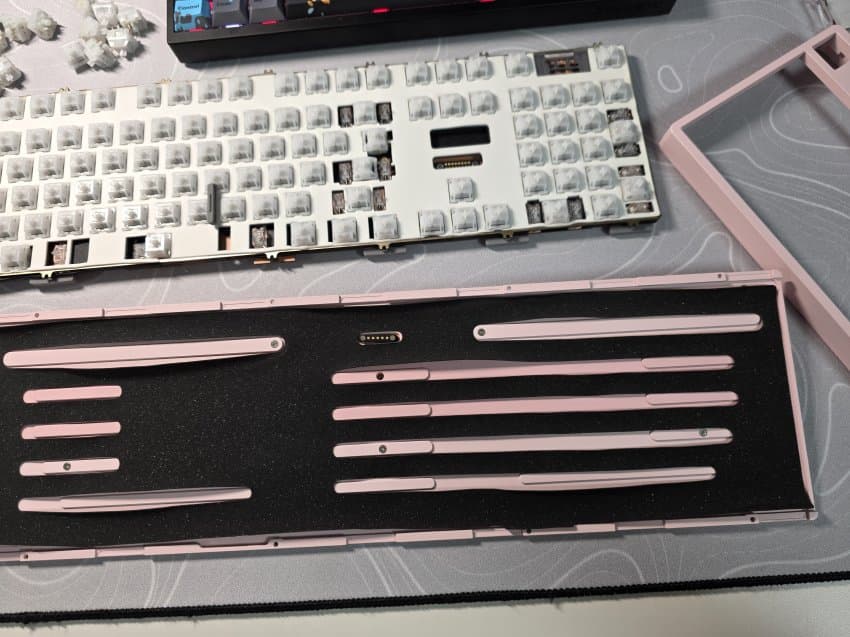

QK101은 나사로 조이는 탑마운트랑 사진의 가스켓 마운트 방식을 둘다 지원하는데 난 폼떡으로 빌드할거라 가스켓 마운트로 갈겨줌 기보강 완성

기보강 완성

키보드 하부 흡음재를 깔아주고

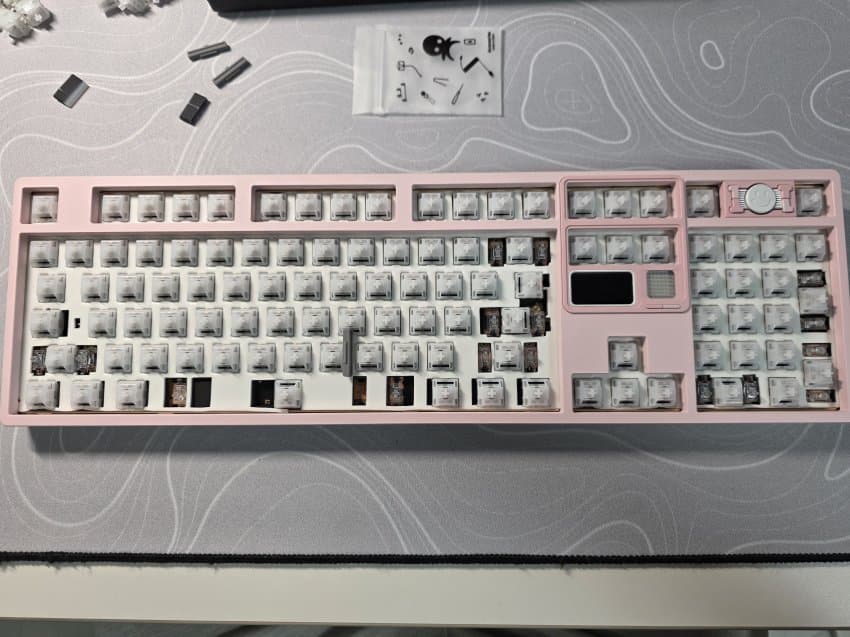

기보강 올리고 상판 덮어주셈

첨에 분리했던 나사 체결

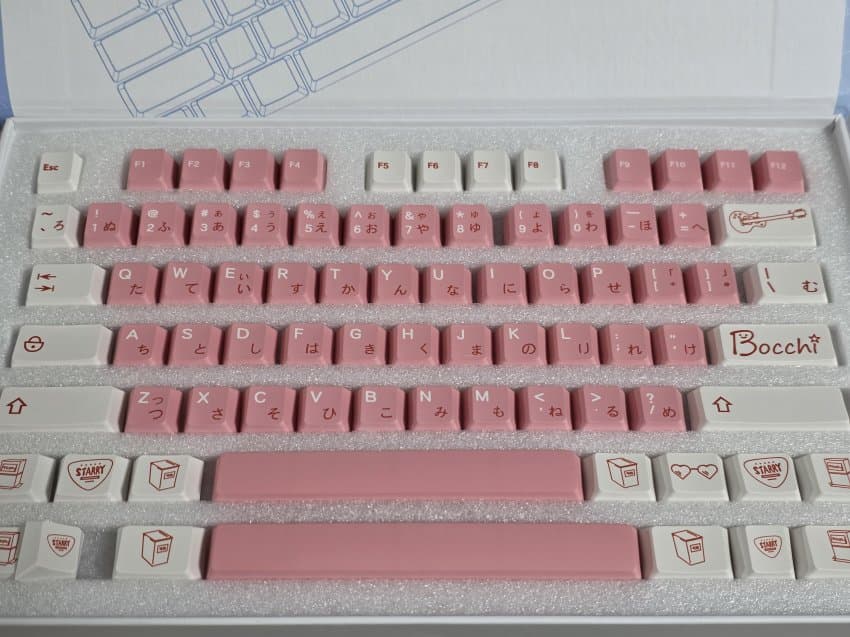

오늘의 주인공 봇치키캡!! 넘 귀엽지 않음?? PBT 염료승화 1.7mm 두께임

키캡 장착완료…근데 뭔가 허전하노…

바로 아티산 키캡까지 장착 ㅋㅋ

[봇치 키보드 타건음]

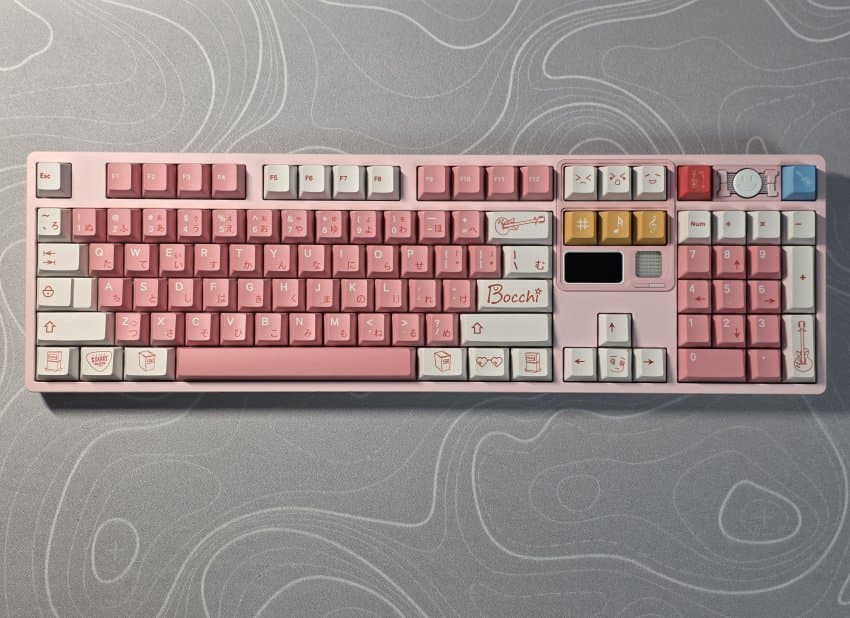

최종샷 키보드 짱기여움

키보드 짱기여움
